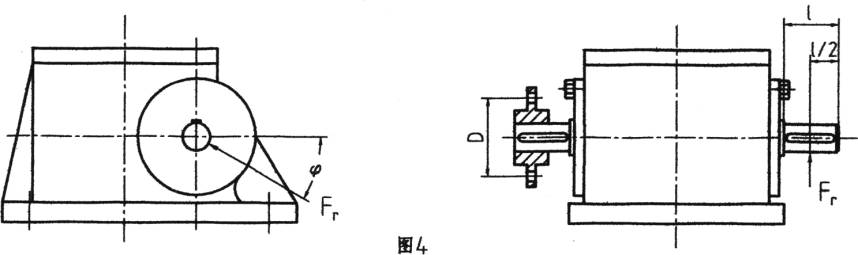

SWL系列絲桿升降機在使用時應注意蝸桿軸最大允許徑向力以及最大輸入扭矩以避免蝸桿斷裂和彎曲,蝸桿軸伸上,由于安裝齒輪、鏈輪或帶輪所產生的徑向力Fr,其最大許用力與起升力和型號有關。

表15
|
             型號  |

             Frmax N  |

             Mtmax N.m  |

|
             SWL2.5/2.5M  |

             350  |

             18  |

|
             SWL5/5M  |

             750  |

             44.2  |

|
             SWL10/10M/15/15M  |

             1000  |

             108  |

|
             SWL20/20M  |

             1300  |

             182  |

|
             SWL25/25M  |

             2000  |

             314  |

|
             SWL35/35M  |

             2300  |

             398  |

|
             注:表中參數是按φ≈30°或330°的計算。  |
        ||
